1 范圍
本標準規定了視頻會議系統和視頻監控系統所使用的圖像及利用這些系統(或其它方式)采集到的圖片進行文字標注的內容和方法。
本標準適用于公安機關視頻會議和監控系統的圖像、圖片的信息標注。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 2260 中華人民共和國行政區劃代碼
3 術語和定義
文字：包括中外文、少數民族文字，數字、字母、符號。
視頻會議：采用視頻技術，通過視頻、頻音傳輸，完成遠程可見會議。
圖像：指視頻監控系統、視頻會議系統中的動態視頻和從動態視頻中抓取到的單幀畫面。
4 標注的字符
標注時，一般不采用圖片鑲嵌方式標注，除個別確無法用中文標注的情況外，應采用16×16點陣簡體中文漢字(字符集采用GB 18030-2000《信息技術 信息交換用漢字編碼字符集 基本集的擴充》)和數字、字母、符號標注。
漢字要求字體為標準宋體，正方形，無空心、下劃線、粗體等修飾，顏色為白色。字符標注要求100%透明，即除了組成字符的點線圖案外，字符空白處能正常顯示原圖像、圖片的信息。
標注用漢字標準大小為圖像或圖片長和寬中較短邊的1/15，要求誤差不超過文字標準大小的1/20；
小號漢字大小為標準漢字大小的2/3。半角符號高度與漢字一致，寬度為漢字的一半，字間距為0。
未特別注明時，標注內容均采用上述標準漢字尺寸。
5 標注的內容
標注內容主要包括圖像產生的地理位置信息和圖像生成設備的技術屬性信息及時間信息等。
5.1 地點信息
用于標識圖像產生地的本地信息，即在轄區內的當地稱謂。地點信息應不多于16個字符。
在視頻會議系統中，如果轄區內存在多個視頻會議室或桌面視頻會議終端時，需要標注各會議室或桌面終端的位置。若轄區內只有單一會議室或桌面終端時，不需標注地點信息；會議室內有多個攝像機時，可以不對每個攝像機單獨進行標識。
在監控系統中，圖像產生的地點，分為交叉路口、其它位置兩類。
5.1.1 交叉路口
命名方式采用AAA－BBBn格式，其中AAA為主干道名稱，BBB為次干道名稱，n為數字表示的該路口的攝像機編號，如果只有1個攝像機，不需要標識n。無法分清主、次干道時，AAA為東西方向道路名，BBB為南北方向道路名。如東西方向路口兩邊為不同路口時，取路口朝東方向路名，南北方向路口兩邊為不同路口時，取路口朝南方向路名。多叉路口選取主要兩個方向的路名。如路口有規范命名或約定俗成的名稱，可參照5.1.2方法命名。
5.1.2 其它位置
命名采用AAA－BBBn方式，其中AAA所在道路名或單位、廣場名，BBB為進一步詳細描述，n表示該處第n個攝像機, 如只有1個，不需要列在命名中。
進行地點信息標注時，AAA、BBB長度應不多于6個漢字。
5.2 轄區信息
圖像或圖片產生地所在轄區，包括省（直轄市、自治區）、市地、縣（市、區）、鄉（鎮、街道）信息等。
對于縣及縣以上的轄區信息根據GB/T 2260 全國縣及縣以上行政區劃代碼表中命名方法逐級定義。縣以下的轄區信息根據行政區劃情況自行命名定義。
每級轄區信息的標注文字應不多于5個漢字。在標注時，去掉“省”、“縣”、“市”、“區”、“X族自治X”、“盟”、“旗”等。名稱由單個漢字和上述文字組成的標注全名。如龍口市、恭城瑤族自治縣、灤縣應分別標注為龍口、恭城、灤縣。
5.3 時間信息
圖像或圖片產生時的準確時間，為北京時間（即GMT+8:00），格式形如“YYYY-MM-DD hh:mm:ss”，其中YYYY為4位數字，表示年；MM為2位數字，表示月；DD為2位數字，表示日；hh為2位數字，以24小時制表示小時；mm為2位數字，表示分鐘；ss為2位數字，表示秒。月、日、時、分、秒中數值不足10前置0補齊。如“2007-07-17 15:21:01”。
5.4 攝像機信息
根據攝像機是否可控，可以分別標注“動”、“固”。
根據攝像機類型為槍式、球形、其它，可以分別標注“槍”、“球”、“曲”。
根據攝像機安裝位置在室內、室外，可以分別標注“內”、“外”。
根據攝像機用途為治安、交通、重點部位，可以分別標注“治”、“路”、“重”。
根據監視方位，可以分別標注“東”、“南”、“西”、“北”。
6 標注方法

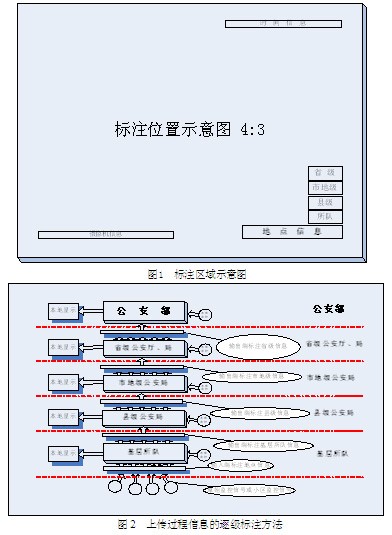

信息標注區域設置，如下圖1所示。
6.1 地點信息標注方法
地點信息標注在右下角，字符下沿距底邊緣為1個漢字，最右邊字符距右邊緣為1個漢字。
基層所隊從小區監控中心接入監控圖像時，小區監控中心可標注地點信息，也可以根據實際情況由基層所隊標注。各級機關直接接入的攝像機，其地點信息由直接接入圖像的機關標注。
6.2 轄區信息標注方法
圖像中，轄區信息標注由各級機關共同完成。在地點信息的標注位置之上，逐級標注。
各級機關進行轄區信息標注時，所標的注轄區信息最右邊字符應保持與右邊緣1個漢字距離，下沿與下級機關標注文字的上沿距離為0.1個標準漢字寬度。
本級的轄區信息僅在上傳給上級機關的圖像上進行標注。
上傳過程信息的逐級標注方法如下圖2所示：
6.3 時間信息的標注方法
采用小號字，標注在右上角，與屏上邊緣1個漢字距離，字符串尾與右邊緣1個漢字距離。
6.4 攝像機信息的標注方法
標注在左下角，與左邊緣、下邊緣均為1個漢字距離，按照攝像機是否可控、類型（槍式、球形、其它）、用途的順序標注，不同類別的附加信息間保持距離以0.5個小字號漢字大小為準。此信息由圖像提供單位標注。攝像機信息長度應不多于15個漢字。
